变频器的接线及参数设置

河北变频器的接线及参数设置

　　继飞机电认为现在使用的变频器主要采用交—直—交方式（VVVF变频或矢量控制变频），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。

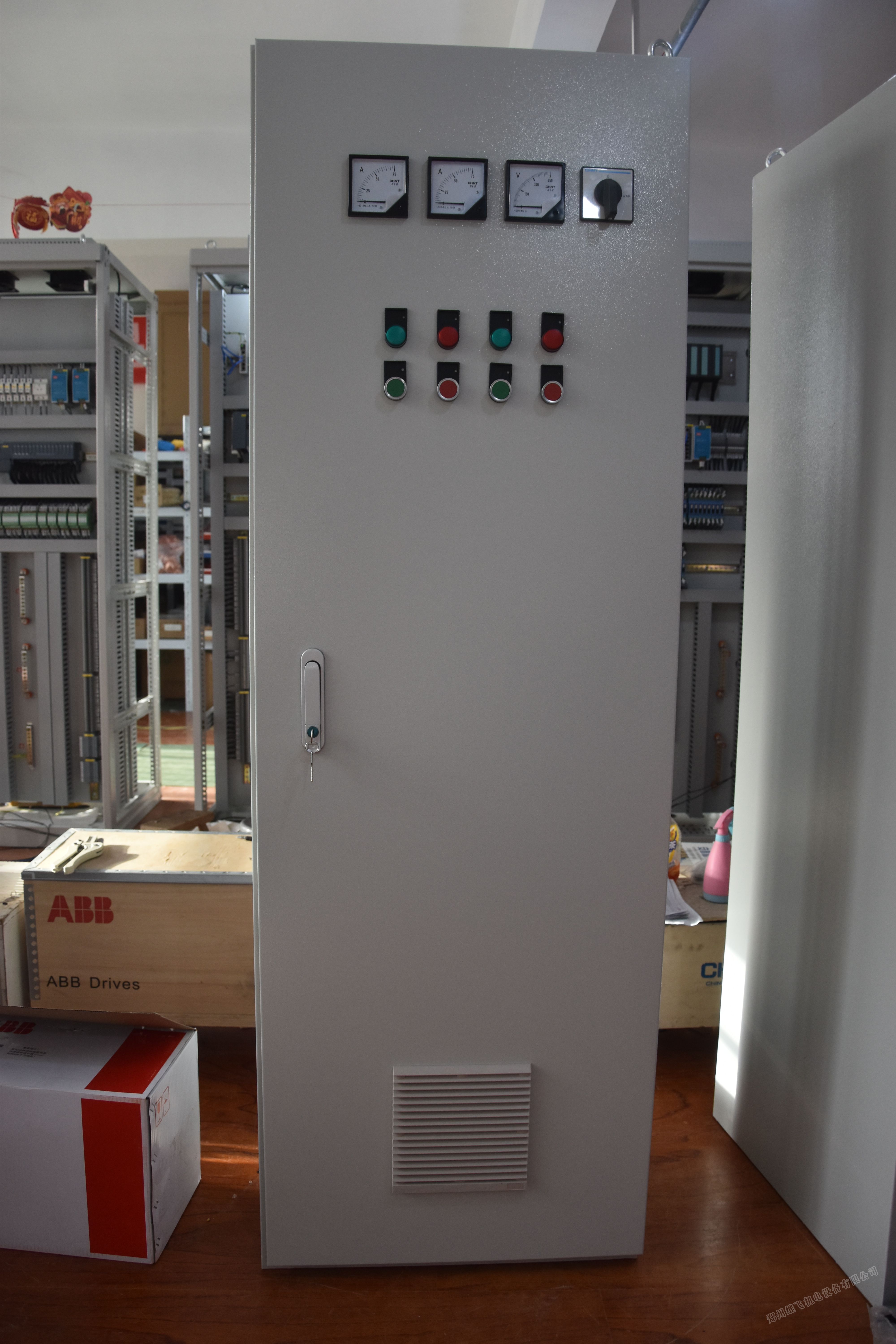

　　河北变频器主要由整流（交流变直流）、滤波、再逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。国际变频器丹佛斯公司先推出直接控制式的低谐波变频器。

　　变频器主电路的接线方法：

　　RST这三个接线端子是变频器电源进线端，三根火线接入。

　　UVW是出线端接需要控制的电机。

　　首先，河北变频器有单相220V、三相220V、三相380/480V、三相690V等几种电源规格的变频器，需要根据变频器规格选择合适的电源和断路器。将输入电源接到变频器的L1、L2（单相220V）或者R、S、T端子。

　　信号线与动力线必须分别放置在不同的金属管道或者金属软管内部：连接plc和变频器的信号线如果不放置在金属管道内，极易受到变频器和外部设备的干扰；同时由于变频器无内置的电抗器，所以变频器的输入和输出级动力线对外部会产生极强的干扰，因此放置信号线的金属管或金属软管一直要延伸到变频器的控制端子处，以保证信号线与动力线的彻底分开。

　　（1））模拟量控制信号线应使用双股绞合屏蔽线，电线规格为0.75mm2。在接线时一定要注意，电缆剥线要尽可能的短（5-7mm左右），同时对剥线以后的屏蔽层要用绝缘胶布包起来，以防止屏蔽线与其它设备接触引入干扰。

　　（2） 为了提高接线的简易性和可靠性，信号线上最好使用压线棒端子。

      河北变频器参数设置

　　变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。

　　一、加减速时间

　　加速时间就是输出频率从 0 上升到最大频率所需时间，减速时间是指从最大频率下降到 0 所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。

　　加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸;减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警;然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。

　　二、转矩提升

　　又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围 f/V 增大的方法。设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。
