郑州配电柜厂家：论配电柜内零线接法的重要性

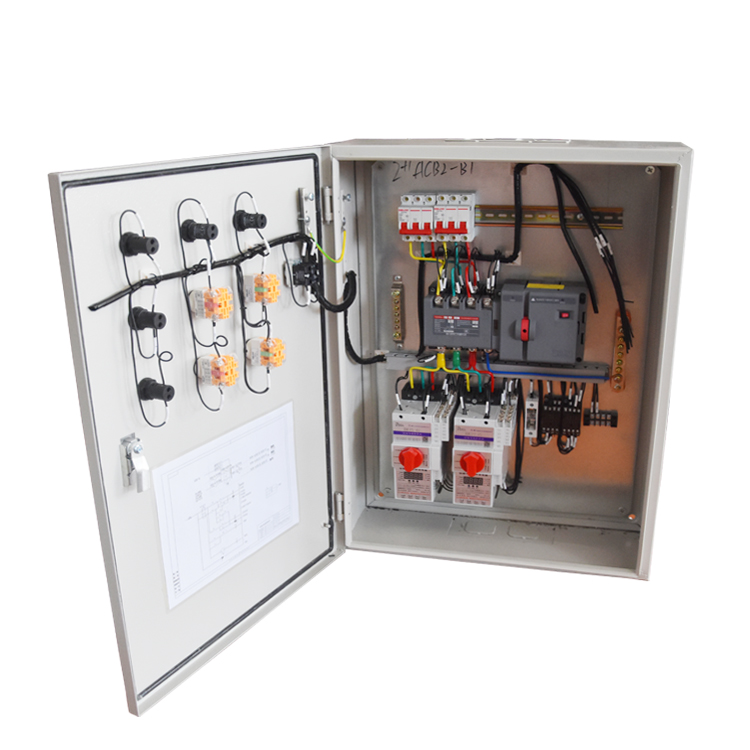

面对低压配电柜内五颜六色的电缆线，没有接触过配电柜线路图的人，往往会一头雾水，束手无措。不知道要怎么处置这错综复杂的线路。尤其是柜体内的地线和零线的处理，更是让操作者无从下手。别小瞧了零线的作用，要是接不好，很可能会烧毁柜体的主板。首先继飞机电来普及下配电柜内的电缆线都代表什么？
根据标准：GB2681中第三条，依导线颜色标志电路时，一般应该是相线—A相黄色，B相绿色，C相红色，淡蓝色表示零线，在线路中通常用N字母表示。黄绿相间表示地线，通常用PE字母表示。一般地线都是接大地的。如果是三相插座，左边是零线，中间（上面）是地线，右边是火线。注：N是连接变压器中心点的，若变压器的中心点N也连接到了大地，PE和N是可以接一起的。若变压器的中心点接地了就用编号PEN来表示。
下面以进线方式是三相四线的柜体为例，来说说配电柜内的零线究竟要怎么排？进线方式采用三相四线，表明柜体中的变压器是中性点接地，即零线与地线是接在一起的，用PEN表示。配电柜的两个铜排，一个接工作零线（N)用，单相负载零线接于此；另一个接保护零线(PE)用，配电柜外壳与柜内设备外壳均接于此处。两个铜排最终要与变压器中性线相连。这就是电工们常说的典型的局部TN-S系统，或叫TN-C-S系统。正确接线应该是：电源零线接在PE排上（外壳），PE排与N排用导线连接。
注：根据PE线与N线的连接不同，其所处的导线名称也不同。如在电源处，PE和N是从一点引出的。可以叫保护零线和工作零线。用绝缘柱固定的电排叫工作零线排N，而没有绝缘柱固定的电排叫保护零线排PE。
如果供电方式是：TT、TN-C。用大于供电地、零线线径导线将两电排连接。然后将供电地、零线连接于工作零线排上。其他供电方式分别连接于各名称的进线。
在这里要重点强调下：地线为什么要和零线接在一起？这样接后，当电气设备出现碰壳时，火线与零线间即发生短路故障，保护设备（漏电保护器、断路器）就会立即动作。起到更好的保护作用！通常在大型配电柜内，必须规定有重复接地极（地线与零线接在一起），这是规程规定的，是防止出现人身事故和其它事故的。
说了那么多，下面继飞机电奉上电控柜的元器件安装接线的规范：
1.前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件:
(1).需要的灭弧距离
(2).拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险
2.组装前首先看明图纸及技术要求
3.检查产品型号、元器件型号、规格、数量等与图纸是否相符
4.检查元器件有无损坏
5.必须按图安装 (如果有图）
7.同一型号产品应保证组装一致性
8.面板、门板上的元件中心线的高度应符合规定:
(1). 安装高度（m）: 指示仪表、指示灯 0.6-2.0; 电能计量仪表 0.6-1.8; 控制开关、按钮 0.6-2.0; 紧急操作件 0.8-1.6;
(2).应符合以下条件：
操作方便:器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易:够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4条的规定。
9.组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
10.对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
