低压配电柜

低压配电柜:源头厂家大量定制低压配电柜,配电柜配电箱接线工整美观,查线方便。

产品详情

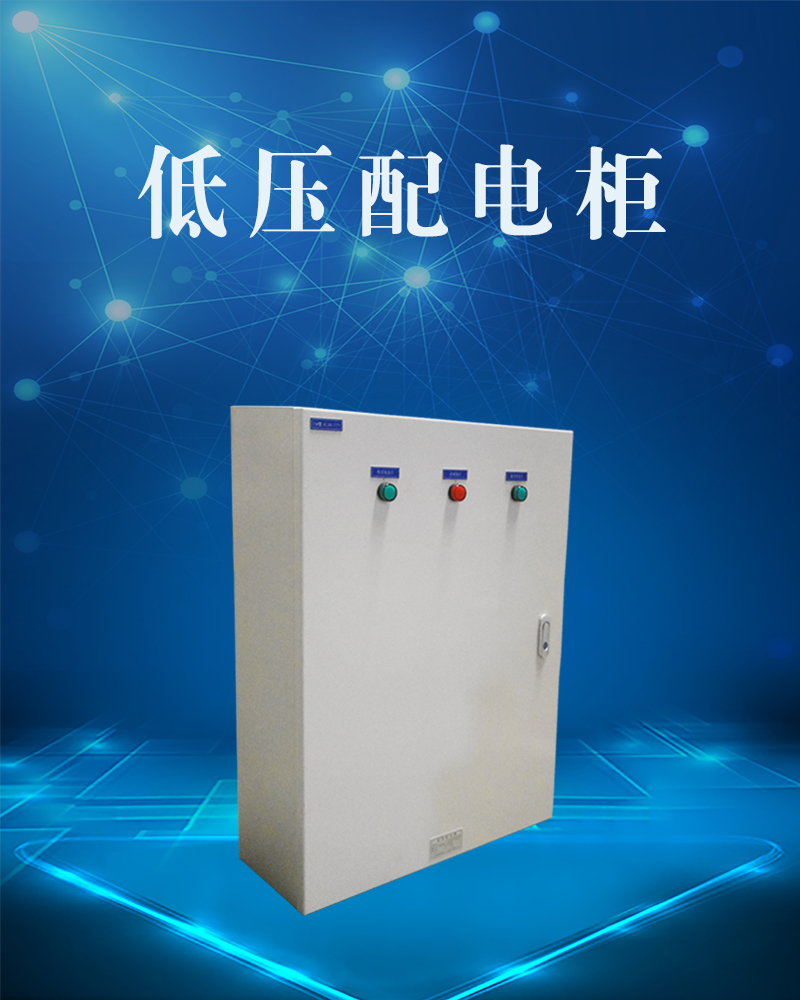

低压配电柜

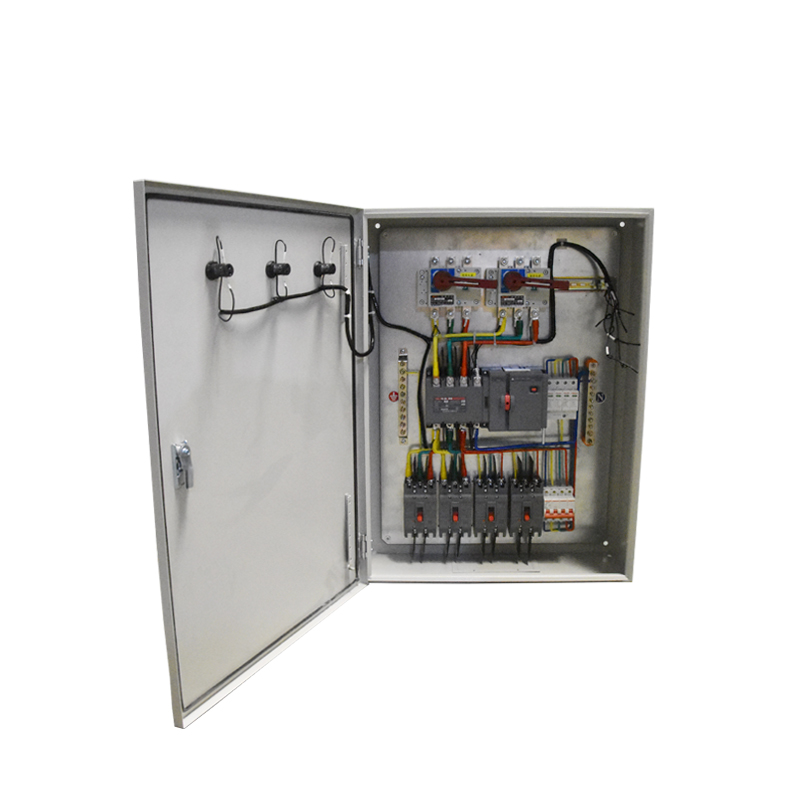

低压配电柜内部

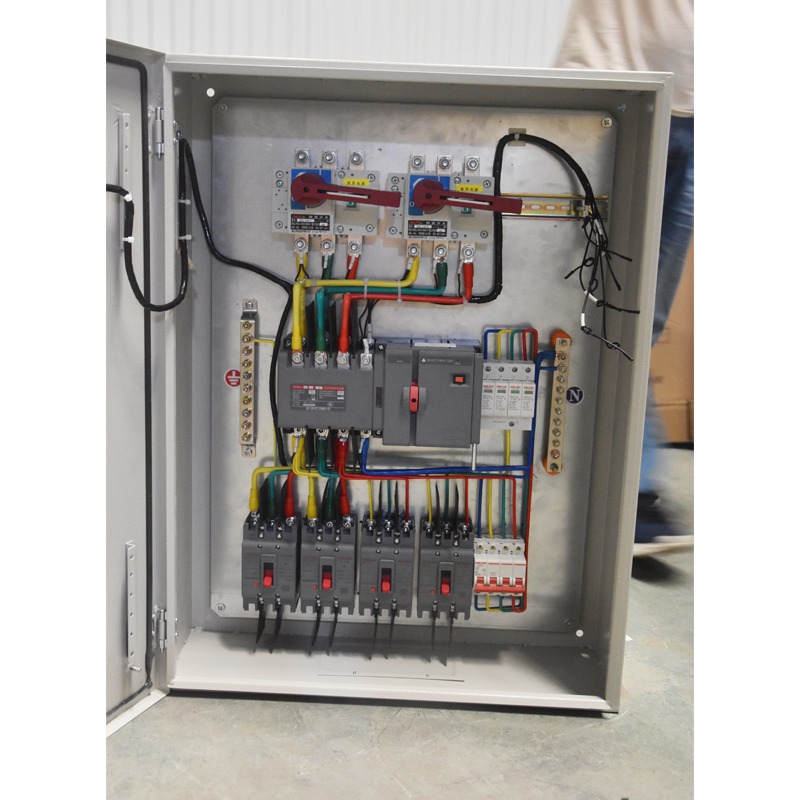

低压配电柜细节
      郑州继飞机电设备有限公司非标定制各类低压配电柜、配电箱。
      郑州继飞机电设备有限公司拥有一支专业的技术研发团队,向河南省内郑州市、开封市、洛阳市、平顶山市、焦作市、鹤壁市、新乡市、安阳市、濮阳市、许昌市、漯河市、三门峡市、南阳市、商丘市、信阳市、周口市、驻马店市、济源市各地市及省外湖北、河北、江苏、安徽、山东等各省市定做各种PLC
控制柜、变频控制柜、电控柜、配电柜、配电箱,可帮客户设计配电柜图纸,按图定做。可按用户需求或图纸进行报价,不同的配置要求,价格会稍有差异,如需询价可电话咨询!

      低压配电柜的组成、作用
      低压配电柜是电动机控制中心的统称,配电柜使用在负荷比较分散、回路较少的场合。一般我们看到配电柜都是安装在比较隐蔽的角落。
断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件,下面以图文并茂的方式介绍配电柜的作用、组成以及常用电气元件的原理和应用,通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
      (1)低压配电柜的作用
      低压配电柜的作用主要是进行电力分配,将经过变压器的电压分配到各个用电单元。低压配电屏是按一定的接线方案将有关低压一、二次设备组装起来,用于低压配电系统中动力、照明配电之用。
      (2)低压配电柜主要组成
       低压配电柜主要由进线柜、出线柜、电容器柜、计量柜等组成。
      1)进线柜:又叫受电柜,是用来从电网上接受电能的设备(从进线到母线),一般安装有断路器、CT、PT、隔离刀等元器件。
      2)出线柜:也叫馈电柜或配电柜,是用来分配电能的设备(从母线到各个出线),一般也安装有断路器、CT、PT、隔离刀等元器件。
      3)母线联络柜:也叫母线分断柜,是用来连接两段母线的设备(从母线到母线), 在单母线分段、双母线系统中常常要用到母线联络,以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
     4)PT柜:电压互感器柜,一般是直接装设到母线上,以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
     5)隔离柜:是用来隔离两端母线用的或者是隔离受电设备与供电设备用的,它可以 给运行人员提供一个可见的端点,以方便维护和检修作业。由于隔离柜不具有分 断、接通负荷电流的能力,所以在与其配合的断路器闭合的情况下,不能够推拉 隔离柜的手车。在一般的应用中,都需要设置断路器辅助接点与隔离手车的联锁,防止运行人员的误操作。
     6)电容器柜:也叫补偿柜,是用来作改善电网的功率因数用的,或者说作无功 补偿,主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等 保护用电器。
     一般与进线柜并列安装,可以一台或多台电容器柜并列运行。电容器柜从电网上断开后,由于电容器组需要一段时间来完成放电的过程,所以不能直接用手触摸柜内的元器件,尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定,如:1分钟),不允许重新合闸,以免产生过电压损坏。
标签:配电箱 配电柜 低压配电柜
